 Unsere Abschirmtechnik für Abschirmungen im Außenbereich
|
|
|
Die Abschirmtechnik EMV-tech-MagnoShield®
- EMV-tech-MagnoShield® besteht aus einer Kombination einer hochpermeablen Metalllegierung aus Ni/Fe-Material (auch MuMetall genannt), und Aluminium. Das Material wird zweilagig als Tafeln verlegt.
- EMV-tech-MagnoShield® läßt eine Montage von Installationen direkt auf der Abschirmfläche zu. Die Tafeln können zur Befestigung durchbohrt werden.
- EMV-tech-MagnoShield® garantiert in dieser Materialkombination die maximale Feldreduktion.
- EMV-tech-MagnoShield® Tafeln werden vor Ort individuell zugeschnitten und an die abzuschirmenden Flächen angepasst.
- EMV-tech-MagnoShield® Abschirmtechnik erzielt optimale Werte durch die aufwändige, überlappende Montage der einzelnen Tafeln. Kostenintensive und gefährliche Schweißarbeiten können entfallen. Das Austreten magnetischer Felder an den Stoßstellen wird so wirksam verhindert.
- EMV-tech-MagnoShield® wird vorwiegend zum Abschirmen von zweidimensionalen Magnetfeld-Störquellen wie Leitungen, und dreidimensionalen Störquellen, wie Transformatoren, eingesetzt.
- EMV-tech-MagnoShield® eignet sich für DC- und AC-Felder bis ca. 1000Hz.
|
|
|

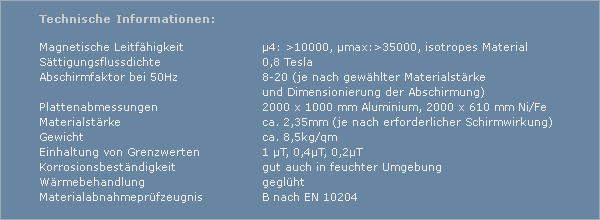

Eigenschaften:
- Zweilagiges Verbund-Abschirmsystem aus Nickel-/Eisellegierung (Ni/Fe), sog. MuMetall und Aluminium
- Einhaltung von Grenzwerten bis zu 0,2 µT
- Überlappende Einzelmontage der Tafeln verhindert wirksam den Austritt von Feldlinien an Stoßstellen
- Korrosionsbeständig im Innen- und Außenbereich
- Einwandfreie Erdverbindung der gesamten Fläche
- Vielfach eingesetztes Produkt
- Bewährte und erfolgreiche Lösung
- Kurzfristig lieferbar
- Kurze Montagezeiten durch professionelle Montageteams
|
|
|
|
|

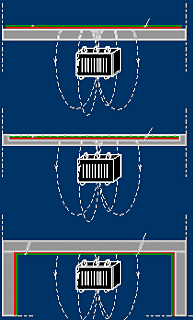

Beispiele für den Einbau von EMV-tech-MagnoShield®
A) Auf Boden verlegt, mit Teppich o.ä. bedeckt.
Einfachste Variante für Einbau in bestehende Bauten.
Materialauflage:
ca. 2,35mm
Schirmfläche:
abhängig von gewünschter Schirmwirkung
B) In den Boden eingelassen und vergossen.
Mögliche Variante für den Einbau in Neubauten.
Materialauflage:
ca. 2,35mm
Schirmfläche:
abhängig von gewünschter Schirmwirkung
C) An Decke und/oder Wand montiert.
Mögliche Variante bei neuen und bestehenden Bauten
Materialauflage:
ca. 2,35mm
Schirmfläche:
abhängig von gewünschter Schirmwirkung
|
|
Kostenübersicht:
In Abhängigkeit von den jeweiligen örtlichen Verhältnissen, der Stärke des magnetischen Feldes, dem Installationsaufwand und den aktuellen Rohstoffbezugspreisen, bietet Ihnen EMV-tech folgende Kostenübersicht als Orientierungsrahmen: |
Fläche in m²
1 - 9
10 - 24
25 - 49
50 - 99
100 - 249
250 +
|
Kosten in EUR/m²
360,- - 390,-
330,- - 360,-
300,- - 330,-
270,- - 300,-
240,- - 270,-
190,- - 240,-
|
|
|
