MagnoBlock
Unsere Abschirmtechnik für die gängigen Abschirmprobleme



Entstanden in Zusammenarbeit mit dem Fachbereich Werkstoffwissenschaften und Werkstoffkunde der Universität Clausthal (Prof. Riehemann).

  Die Abschirmtechnik MagnoBlock®
  • MagnoBlock® besteht aus einer Kombination einer hochpermeablen Metalllegierung aus Si/Fe-Material, die von uns in einem speziellen Verfahren behandelt wird, und Aluminium. Das Material wird in mehreren Schichten als Tafeln verlegt.

  • MagnoBlock® läßt eine Montage von Installationen direkt auf der Abschirmfläche zu. Die Tafeln können zur Befestigung durchbohrt werden.

  • MagnoBlock® Tafeln werden vor Ort individuell zugeschnitten und an die abzuschirmenden Flächen angepasst. Die aufwendige Schachtelung der einzelnen Abschirmschichten verhindert wirksam einen Feldaustritt an den Stoßstellen.

  • MagnoBlock® Abschirmtechnik erzielt optimale Werte ohne kostenintensives und gefährliches Verschweißen von Stoßstellen.

  • MagnoBlock® ist mit einer bereits vorhandenen Isolierschicht gegen Korrosion weitestgehend geschützt.

  • MagnoBlock® wird vorwiegend zum Abschirmen von zweidimensionalen Magnetfeld-Störquellen wie Leitungen und dreidimensionalen Störquellen, wie Transformatoren eingesetzt.

  • MagnoBlock® eignet sich für DC- und AC-Felder bis ca. 1000Hz.





Eigenschaften:
  • Mehrlagiges Abschirmsystem aus Weicheisenlegierung (Si/Fe) und Aluminium
  • Die Alternative zu teureren Abschirmverfahren mit Ni-/Fe-Legierungen, wie unsere Abschirmtechnik MagnoShield®.
  • Einwandfreie Erdverbindung der gesamten Fläche
  • Korrosionsbeständig im Innenbereich
  • Vielfach eingesetztes Produkt
  • Bewährte und erfolgreiche Lösung

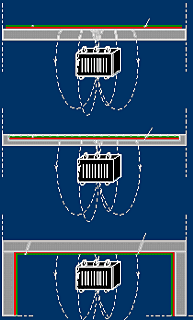

  Beispiele für den Einbau von MagnoBlock®

A) Auf Boden verlegt, mit Teppich o.ä. bedeckt.
Einfachste Variante für Einbau in bestehende Bauten.
Materialauflage: ca. 3mm
Schirmfläche:
abhängig von gewünschter Schirmwirkung


  B) In den Boden eingelassen und vergossen.
Mögliche Variante für den Einbau in Neubauten.
Materialauflage: ca. 3mm
Schirmfläche:
abhängig von gewünschter Schirmwirkung


  C) An Decke und/oder Wand montiert.
Mögliche Variante bei neuen und bestehenden Bauten
Materialauflage: ca. 3mm
Schirmfläche:
abhängig von gewünschter Schirmwirkung


Kostenübersicht:

In Abhängigkeit von den jeweiligen örtlichen Verhältnissen, der Stärke des magnetischen Feldes, dem Installationsaufwand und den aktuellen Rohstoffbezugspreisen, bietet Ihnen EMV-tech folgende Kostenübersicht als Orientierungsrahmen:
Fläche in m²

1 - 9
10 - 24
25 - 49
50 - 99
100 - 249
250 +

Kosten in EUR/m²

310,- - 350,-
290,- - 310,-
260,- - 290,-
230,- - 260,-
200,- - 230,-
160,- - 200,-
